一、產品簡介

智能型電爐溫度控制柜是我公司根據市場需求開發出的新一代電爐控制柜，該控制柜主要由箱體、60段PID調節儀、無紙記錄儀、調功觸發器、可控硅保護器、可控硅等其它電氣元件構成。本控制柜溫度控制采用多段PID調節，可控硅過零觸發連續輸出的方式，可實現對電爐溫度的升溫降溫準確控制，可廣泛適用于臺車爐、井式爐、箱式爐等需要對工藝過程進行曲線控制所有電加熱設備。

二、工作原理及解決方案

熱沖壓技術是將鋼材加熱到一定溫度，然后送入有冷卻系統的模具內沖壓成型，變成硬度更高的鋼板。

多層箱式加熱爐由多段智能調節器與DCS計算機軟件系統構成的二級分布式控制系統，可對生產工藝曲線進行自動計算、操作、顯示、存儲，實現全過程控制；按工藝曲線要求自動控制爐內的溫度、時間等參數，任務是保證多層箱式加熱爐溫度控制系統安全、可靠、平穩、高效、經濟地運行在爐溫設定值X±1.0℃的控制范圍內。DCS操作站完成技術、操作人員進行計算機實時監控和工藝參數設定值與儀表同等級改變，從而調整工藝溫度設定值，實現溫度實時記錄，歷史數據查詢，數據儲存，打印功能。

全系統：包含溫度控制21區（兩臺A/B爐10個爐膛20溫區；氮氣加熱1溫區）、溫度監測10區；壓力控制11區（壓力變送器11臺，進氣閥10臺，放氣電磁閥10臺，壓力控制閥1臺）、爐門開關采用光電開關控制（二臺加熱爐10個爐門啟閉與機械手裝卸系統進行配合）氮簾10個點（電磁閥控制，只在爐門開氮簾送氮氣）；抽風罩（開門前抽風罩自動下至開的爐門上口）以及緊急斷電控制。

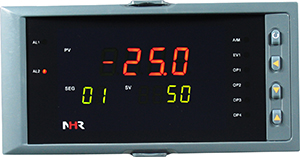

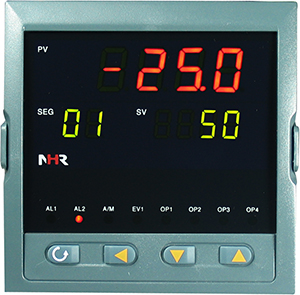

溫控系統：多層箱式加熱爐主控儀表選用21臺60段程序智能調節器，輸出4-20mA給SCR三相電力調功器觸發可控硅來實現調壓功能。60段程序智能調節器具備通訊功能，通過RS485接口將溫度信號傳送給DCS系統操作站用來操作及監視；同時，操作員可在操作站上對調節器的溫度設定值(SP)等信息進行修改，達到溫度的監視和控制。當然智能調節器也可對溫度進行設定和調節。為避免加熱爐AB爐10個爐膛同時加熱功率消耗，浪費資源。系統可設置加熱爐加熱方式，該爐加熱升溫采用從下至上的加熱方案，即：第一爐膛到溫時，第二爐膛可開始加熱，第二爐膛到溫時，第三爐膛開始加熱……。溫控加熱裝置使用德國西門康可控硅模塊，高散熱性能的插片式散熱器及耐高溫滾珠軸承式風扇組合而成；集三相調壓/調功方式為一體，具有自動判別相位、上電緩啟動、緩關斷、散熱器超溫等功能。同時，60段程序智能調節器輸出跳轉并報警功能開關量信號，可以控制爐門開斷電互鎖，機械手與爐門互鎖。另增加10臺單路顯示儀輸出報警信號反饋PLC，使用西門子M227模塊與S7400系統（機械手）實行全自動化控制，達到整個自動化生產線控制的效果。

三、結束語
   多層箱式加熱爐控制系統技術方案控制效果已達到設計目的，多層箱式加熱爐已經投入到正式生產，已經產生經濟效益與價值，深受用戶滿意。
